フランジ用Uバンド JIS 10K



～配管接続部の負荷　低減～

阪神ネジのオリジナル商品のフランジ用固定用Uバンドのご紹介です。
本来であれば配管を敷く場合はU字型の支持金具が用いられます。しかし、配管と配管の間に自動バルブのような重量機器が設置されると、その重みで配管がたわむことがあります。
そこで弊社のフランジ用Uバンドは配管と配管などを接続するフランジ部をしっかり 固定することにより配管への負荷を軽減いたします！
工場、土木、建築、上下水道などを中心にご使用して頂いております。

フランジ固定用Uバンドは名前の通り、配管が揺れるのをフランジ部で固定し防止します。
本来であれば配管を敷く場合はU字型の支持金具が用いられます。しかし、配管と配管の間に自動バルブのような重量機器が設置されると、その重みで配管がたわむことがあります。
そこで弊社のフランジ用Uバンドは配管と配管などを接続するフランジ部をしっかり固定することにより配管への負荷を軽減いたします！

【使用例】
工場、土木、建築、上下水道などを中心にご使用して頂いております。
また、クリーンルームなどへ用途拡大に伴って耐食性が高いステンレスタイプの引き合いも増えております。

【在庫情報】
JIS10Kフランジ用規格で製造し在庫しております。
バンドとネジの接合部は溶接仕様となります。
在庫品に関しては溶接後酸洗い処理をおこなっております。（受注生産品に関しましては打合せにて決定いたします。）

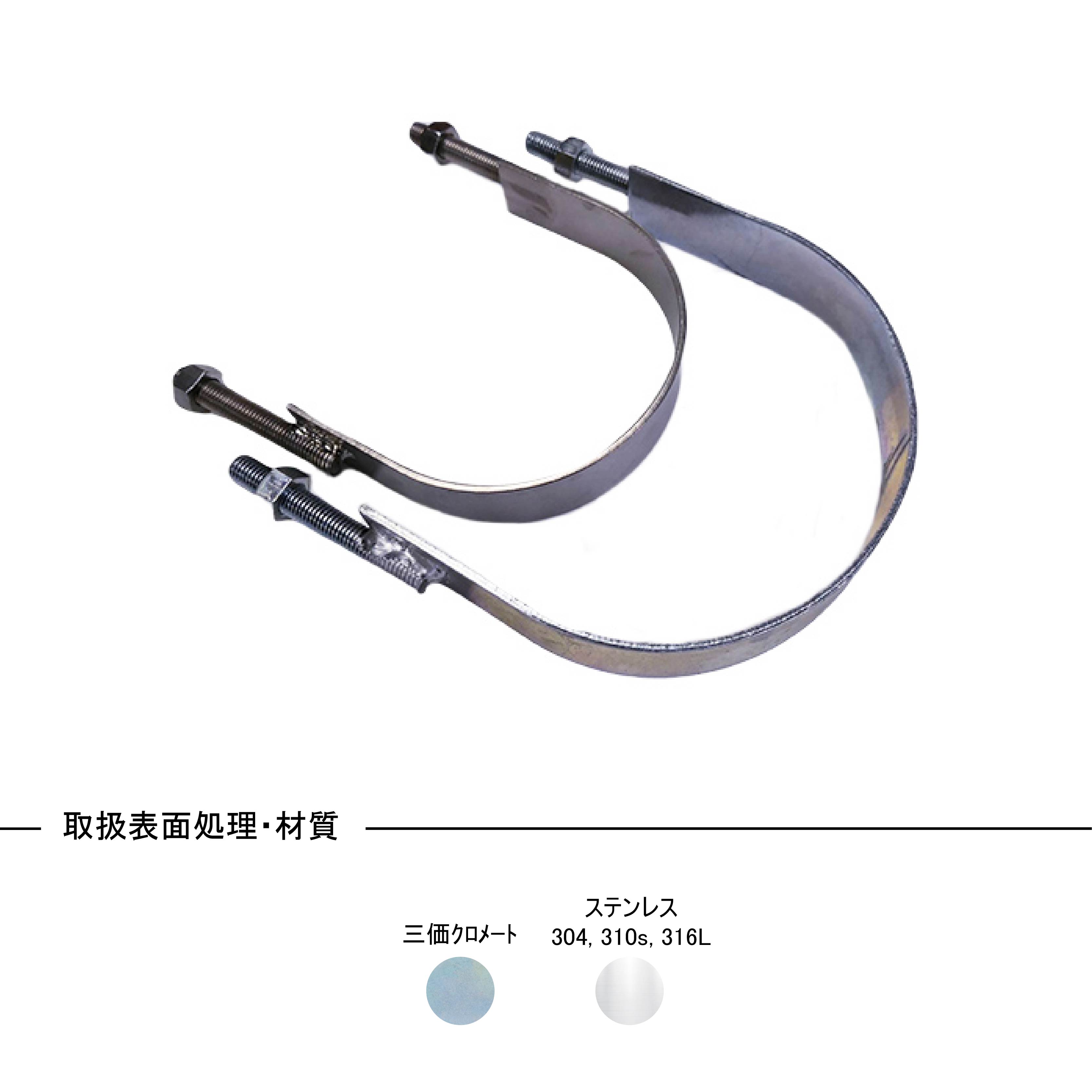

材質はユニクロ、ステンレスです。（ドブメッキ品も在庫ではないですが対応可能です。）
フランジ用Uバンドをいろいろな寸法で在庫しているのは日本でも数社しかございません！

もちろん在庫外のサイズ、材質、規格のものも受注生産で作らせて頂いております。
また受注生産だからといって最低ロット数などもございません。1本から対応可能です！

【おまけ】
フランジ用Uバンドを弊社で規格寸法を決定し在庫販売するきっかけになったのが
とある会社様からフランジを固定したいというご要望があった際に、お客様と寸法のすり合わせを行い
フランジ用Uバンドを初めて作りました。
その際にフランジを無事固定することができましたので、世の中にはフランジの固定に困っている会社様が
多いのではないかと考え、思い切って各サイズ在庫を抱えて販売することになりました。
今ではたくさんのご支持を頂いており、大変うれしく思います。

フランジ固定用Uバンドは名前の通り、配管が揺れるのをフランジ部で固定し防止します。

バンドとネジの接合部は溶接仕様となります。材質はステンレスとユニクロを在庫しています。

また、クリーンルームなどへ用途拡大に伴って耐食性が高いステンレスタイプの引き合いも増えております。

弊社ではJIS10Kフランジ用の様々なサイズを取り揃えております。

材質はステンレスと鉄です。（ドブメッキ品も在庫ではないですが対応可能です。）

ここにサイズのないもの、在庫していない材質のものなども受注生産で作らせて頂いております。１本からでも製作可能でございますのでお気軽にお問合せください。


U-Band Drawing uバンド図面

鉄/ﾕﾆｸﾛ



呼び

適用管外形

ネジ径Ｘ長さ

R

Ｆ.Ｂ

Ｈ

ｈ

Ｌ（芯）

15A95M10X65483X2512580112
20A100M10X6550.53X2513085117
25A125M10X70633X25155105142
32A135M12X85683X32175115154
40A140M12X8570.53X32180120159
50A155M12X85783X32195135174
65A175M12X90883X38215155194
80A185M12X90933X38225165204
100A210M16X110105.53X38255175233
125A250M16X140125.53X38295190273
150A280M16X150140.54.5X44325210306
200A330M16X170165.54.5X44375240356
250A400M20X220200.54.5X50455280430

ステンレス

呼び

適用管外形

ネジ径Ｘ長さ

R

Ｆ.Ｂ

Ｈ

ｈ

Ｌ（芯）

15A95M10X65482X2512580110
20A100M10X6550.52X2513085115
25A125M10X70632X25155105140
32A135M12X85683X32175115154
40A140M12X8570.53X32180120159
50A155M12X85783X32195135174
65A175M12X90883X38215155194
80A185M12X90933X38225165204
100A210M16X110105.53X38255175233
