ワッシャーの重要性

1178 ビューアー |

ワッシャーとは?

ワッシャーとは、中央に穴があり薄くて平らな円盤型で産業分野で汎用的に使用されています。

ねじ業界におけるワッシャーとはなにか?

ねじ業界では、ワッシャーは中央に穴のある平らで薄い丸いディスクです。ボルトやねじとの締結物との間に設置します。ワッシャーは通常、金属またはプラスチックでできており、さまざまな形状やサイズがあります。一般に座金は、圧延した鋼板を切断し、所望の座金形状に打ち抜くプレス加工と呼ばれる工程を経て製造されます。これは最も一般的な製造方法のひとつつです。

ワッシャーの機能

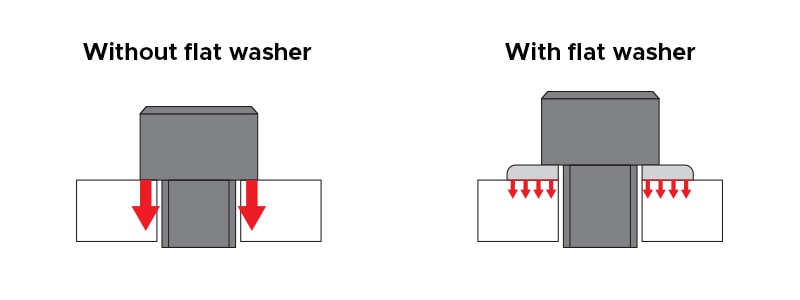

ワッシャーはボルトまたはネジに挿入し固定します。座面面積を増やして締結にかかる荷重を分散することで応力の一点集中を軽減し、締結材の損傷を防ぎます。

締結具が緩む一般的な原因のひとつに、スロットやアルミニウムや樹脂などの柔らかい素材にソケットキャップスクリューを締結する場合に、接触面が小さいと締結圧力によって座面が沈むことがあります。ワッシャーを使用することで、ボルトやねじが部品、材料に沈むのを大幅に防ぎ、締結システムの全体的なパフォーマンスを向上させることができます。

ワッシャーの製造工程

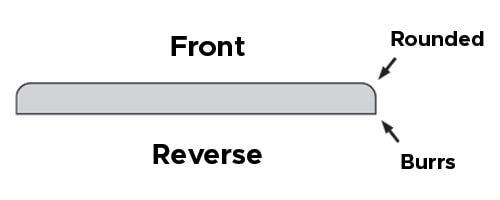

通常、ワッシャーはプレス加工で製造されるため、片面は角が丸くなり、もう片面にはバリができます。素材の表面をどちら側に向けるべきか迷うかもしれません。明確なルールはありませんが、次のような考慮事項があります。

1. 丸みを帯びた面を上にし、バリのある面を材料表面に向けます。これにより、効果的な座面圧力が得られます。

2. バリのある面を上にして、丸い面を素材表面に向けます。バリがあると、締結時に表面に跡がつき、亜鉛やニッケルなどのメッキが剥がれる可能性があります。これが気になる場合は、丸い面を下にして置くと良いでしょう。

規格と可用性

丸ワッシャーは、JIS B-1256、ISO 7089、DIN 125、ASME B18.22.1 などのいくつかの規格で利用できます。丸ワッシャーは、金型を準備すれば様々な内径、外径、厚みのワッシャーが作れるので様々なニーズに対応できます。

ソケットキャップスクリュー用の小外径ワッシャーやハイテンションボルト用の厚手ワッシャーもあります。

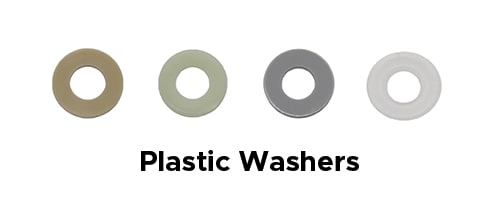

ヒント: プラスチックワッシャーは、特に PEEK などの材料に対して、電気または断熱バリアや優れた耐薬品性など、締結ソリューションに優れた機械的機能を提供します。

結論

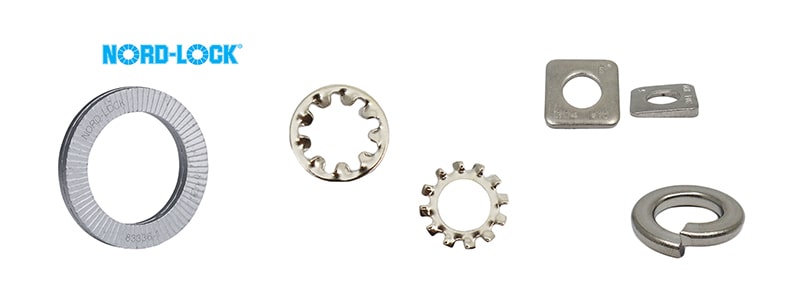

現在、特定の産業用途向けに設計された何百種類ものワッシャーが入手可能です。基本的な丸ワッシャーからノルトロックワッシャーなどの高度な技術のゆるみ防止ワッシャーまで、ワッシャーは締結システムの効率を高める上で重要な役割を果たします。

ワッシャーに関するこの情報がお役に立てば幸いです。ワッシャーは無視されがちな小さな部品に見えるかもしれませんが、締結システムの効率を大幅に向上させます。

ワッシャーに関する小話

文脈に応じて、「ワッシャー」という言葉は異なる意味を持ちます。例えば、電化製品店や自宅でのワッシャーは、「洗濯機（ウオッシャー）」と勘違いされることがあるでしょう。ただし、工場や工業関係の場合、「ワッシャー」とは、このブログで説明しているようなねじのカテゴリに含まれます。今後も興味深いブログを作成していきますので、ぜひお問い合わせください。
